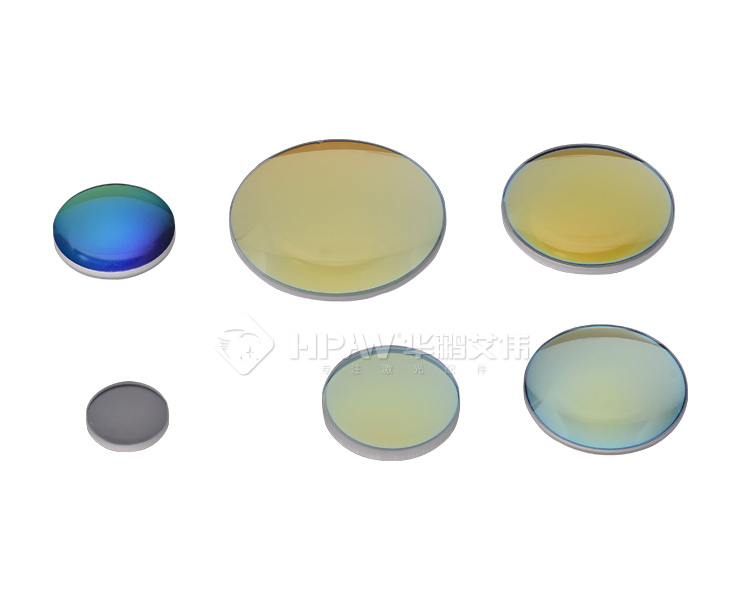

激光准直镜片/聚焦镜片

一、产品简介：

激光聚焦镜在激光系统中占有很重要的位置，激光光路的改变就是靠镜片的折射来实现的.

1.扫描范围。

镜头能扫描到的面积越大，当然越受使用者的欢迎。但是如果一味的增加扫描面积，会带来很多的问题。如光点变粗，失真加大等等。

2.焦距（跟工作距离有一定关系，但是不等于工作距离）。

a.扫描范围跟场镜焦距成正比——扫描范围的加大，必然导致工作距离的加大。工作距离的加长，必然导致激光能量的损耗。

b.聚焦后的光斑直径跟焦距成正比。这意味着当扫描面积达到一定的程度后，得到的光点直径很大，也就是说聚得不够细，激光的功率密度下降非常快（功率密度跟光斑直径的2次方成反比），不利于加工。

c.由于F-Theta场镜是利用的y’=f*θ的关系来工作的，而实际的θ和tgθ的值还是有区别的。而且随着焦距f的加大，失真程度将越来越大。

3.工作波长。

目前市场上使用的多半是1064nm和10600nm两种。但是随着将后来激光器的发展，532nm和355nm及266nm的场镜也会有相应的应用。

二、作用特点：

1、提高边缘光束入射到探测器的能力；

2、在相同的主光学系统中，附加场镜将减少探测器的面积；如果使用同样的探测器面积，可扩大视场，增加入射的通量；

3、使探测器光敏面上的非均匀光照得以均匀化。

三、应用：

主要用于激光打标机、舞台灯光中，也可用于科学试验和激光测量仪器中。打标系统中激光束穿过聚焦透镜系统后会产生离轴偏转现象, 相对理想的平面而言，会在打标面上出现异常图像或畸变。聚焦镜，是一种专业的透镜系统，目的是将激光束在整个打标平面内形成均匀大小的聚焦光斑，是激光打标机的最重要配件之一。在没有变形的情况下，聚焦点的位置取决于透镜的焦距以及偏转角的切线，聚焦点的位置仅取决于焦距和偏转角，这样就简化了焦点定位的计算方法。

四、激光聚焦镜片的清洁保养：

1.聚焦镜片材料为ZnSe或锌化砷，比较脆，易碎；在拆装时要注意：不能过于用力，不能和硬物发生碰撞。表面有增透膜，怕污染、怕湿、怕油性、怕刮擦；故要求在工作中提供干燥、去油的空气，清洁时请采用推荐的清洁器材和清洁方式。

2.设备工作时必须保证要有足够的气压。工作前可将手指伸到聚焦镜出光口（气嘴）下去检查是否有气体吹出？气压是否足够？

3. 每日第一次开机工作前，请将装有聚焦镜片的镜筒取下，观察聚焦镜片是否受污染。聚焦镜片的清洁原则是：无污染尽量不要清洁，有污染需及时清洁！

4.清洁步骤： ①.松开紧固螺丝，依次取下气嘴和镜筒；先用吹气球吹去镜片表面的灰尘； ②.如确实需要清洁镜片，只能采用实验室级别的纸质软棉球，蘸取适量的丙酮或高纯度酒精，轻轻地按顺时针方向从镜片的中心旋转着擦向边缘。有必要时镜片的两面都需要清洁，擦洗时应小心细致。 ③.装好镜筒和气嘴，调整好焦距，旋紧紧固螺丝。

5.如聚焦镜片受污染太严重或长时间得不到有效的清洁，致使无法清洁干净的，或则聚焦镜片上增透膜脱落的，则需要更换聚焦镜 片。

6.一般2寸聚焦镜片的焦距（体现在加工件上表面到气嘴底部的距离）为6~7mm左右，用户可根据实际情况，经调整后得到最合适的焦距。

7.保持聚焦镜片的洁净，是切割、雕刻能力和效果强有力的保证。 8．新设备在新装激光镜片时，一定勿用力压镜片会导致光学镜片的严重破损。

 五、常见问题

（1）聚焦镜筒如何进行保养？
答：聚焦镜筒的保养步骤如下：
1、镜架中取出聚焦镜：松开紧固螺丝，依次取下气嘴和镜筒；先用吹气球吹去镜片表面的灰尘；
2、如确实需要清洁镜片，只能采用实验室级别的纸质软棉球，蘸取适量的丙酮或高存度酒精，轻轻地按顺时针方向从镜片的中心旋转着擦向边缘。有必要时镜片的两面都需要清洁，擦洗时应小心细致；
3、装好镜筒和气嘴，调整好焦距，旋紧紧固螺丝，聚焦镜安装时请务必保持凸面向下。

（2）激光切割聚焦镜是凹面朝上还是凸面朝上？
答：激光切割是利用凸透镜把平行的激光光束聚成焦点作用在被切割材料上使之熔化切断的原理，跟小时候玩的把放大镜对着太阳可以点纸张的原则一样。只不可激光的能量要高很多很多而已!激光切割机聚焦镜基本都是一面平，一面凸。凸的一面朝上!

（3）激光器的聚焦镜怎么选择？
答：主要看，聚焦光斑的大小，工作距离，激光波长，激光功率
